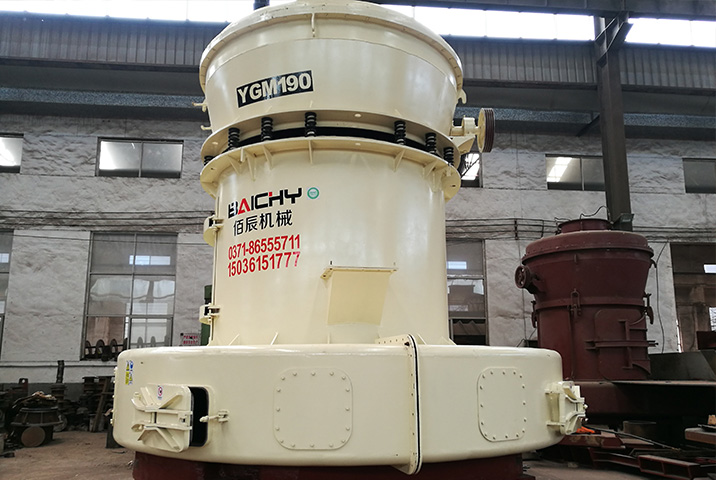

高压悬辊磨粉机

高压悬辊磨粉机

【推荐进料】0-25mm   【推荐细度】120目-325目   【生产能力】0.6t/h-5t/h

【应用领域】大中型矿山、化工、建材、冶金、耐火材料、制药、水泥等行业。

【适用物料】加工莫氏硬度七级以下,湿度在6%以下的各种非易燃易爆矿石,如 石膏、 滑石、 方解石、 石灰石、 大理石、 重晶石、 白云石、 花岗岩、 高岭土、 铝矾土、 氧化铁红、 铁矿等。

产品简介

高压悬辊磨粉机是我公司工程师在多年从事高细制粉加工的经验基础上,潜心研制的新型磨粉设备,从而开始了工业磨粉、低能耗的新纪元。

高压悬辊磨粉机适用范围为:粉碎重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿山、冶金、化工、建材等行业280多种物料的高细制粉加工,成品粒度在80-425目范围调节(细1000目)。该机可通过添加特殊装置,可生产出30-80目的粗粉。

高压悬辊磨

产品优势

生产成本低, 稳定性好,性能高
基座采用高强度、防振裂球墨铸铁,中机体与基座采用软连接,无刚性接触,有效避免磨腔内产生的振动传给中机体、分析机造成部件损坏,也可有效提高分析精度。

减速机,过载保护
采用减速机,运转平稳、性能可靠,有效提高整机稳定性。减速机与电机采用三角带传递动力,有利于过载保护。

分析机采用变频调速
分析机采用变频调速,比用电磁调速节能,调速控制准确,过程控制机动性好,自动化程度高。

旋风集粉器
集粉效率高,投资费用低,集粉过程中可隔离大部分细小尘埃。旋风集粉器集粉定量排出,有效降低整条风力系统的压力损失。用户也可根据成品粉尘含量选配“旁路集粉器”,减少尘埃含量。

工作原理

高压悬辊磨主机内,磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后,磨辊围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的雷蒙磨粉机高1.2倍,故产量大为提高。当被磨物料进入磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的重复风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物料落回重磨。

高压悬辊磨

技术参数

型号 磨辊数量(pcs) 磨环直径和高度
(mm)
磨环直径和高度
(mm)
进料尺寸
(mm)
成品粒度(mm) 生产能力(t/h) 主机功率(Kw) 外形尺寸(mm)
YGM65 3 210×150 650×150 15 0.613-0.033 0.4-1.8 15 4100×3300×4500
YGM75 3 260×150 780×150 15 0.613-0.033 1-3 18.5 4300×3500×5100
YGM85 3 270×150 830×150 20 0.613-0.033 1.2-4 22 5300×4100×5200
YGM85B 3 270×150 830×150 20 0.613-0.033 1.2-3.5 22 5300×4100×5200
YGM95 4 310×190 950×190 25 0.613-0.033 2.1-5.6 45 7100×5900×7900
YGM130 5 410×230 1280×230 30 0.613-0.033 2.5-9.5 90 7900×8000×9700
YGM160 6 450×300 1600×300 35 0.613-0.033 8-16 132 12550×5700×8355
YGM190 6 500×330 1900×330 40 0.613-0.033 18-36 250 11200×8530×9685
