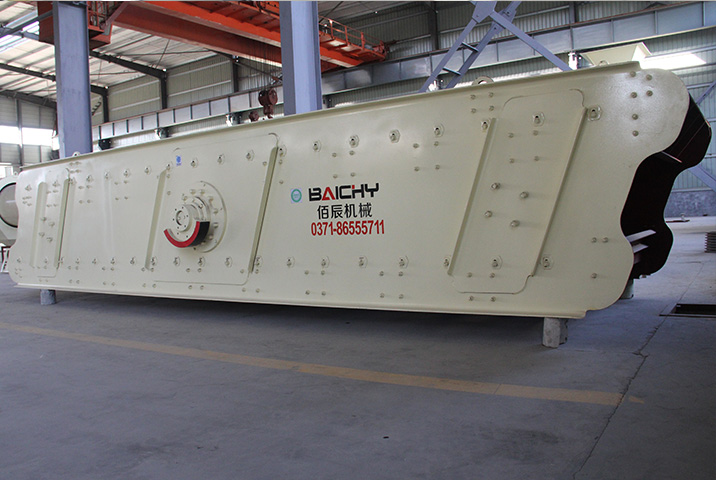

圆振筛
- 【产品产能】:30h/t-1000t/h
- 【筛面层数】:2-4层
- 【产品功率】:5.5-55
- 【应用领域】:适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。
- 【处理物料】:适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。
【关键词】:
- YK圆振筛
- 高效圆振筛
- 圆振筛厂家
- 圆振筛
- 圆振动筛
- 圆形振动筛
产品介绍
圆振动筛物料运动轨迹为圆形,可用于各种筛分作业。主要用于冶金、选矿、选煤、建材、电力等行业干式物料的分级作业。
该系列筛机采用目前的环槽铆钉铆接,大游隙轴承润滑振动器。由于筛面的圆形振动轨迹,使筛面上的物料不断地翻转和松散,因而圆振筛有以下特点:
1. 细粒级有机会向料层下部移动,并通过筛孔排出;
2. 卡在筛孔中的物料可以跳出,防止筛孔堵塞;
3. 筛分效率较高;
4. 可以变化筛面倾角,从而改变物料沿筛面的运动速度,提高筛子的处理量;
5. 对于难筛物料可以使主轴反转,从而使振动方向同物料运动方向相反,物料沿筛面运动速度降低 (在筛面倾角与主轴转速相同的情况下),以提高筛分效率。
6. 结构简单,坚固耐用,噪声低,安装、维修方便。
产品优势
强大激振力 激振器采用偏心形式,不仅使激振器偏心质量单重激振力加大,而且激振力可随机调控,便于模块化设计和使用。
结构简单化 ,筛机结构趋势简化,有利于提高设备的制造工艺水平和装配精度。
筛机筛分效率高、处理量大、使用周期和使用寿命长。设备维修保养简单方便,整机运行效益明显。
采用十字轴万向节传动轴或橡胶联轴节等柔性连接,运转平稳。
工作原理
佰辰圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛箱振动。
佰辰圆振动筛为座式安装,筛面倾角的调整可通过改变弹簧支座位置高度来实现。筛板有冲孔筛板和橡胶筛板,有单层和双层两种,各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。电动机可灵活地选择安装在筛框的左侧或者右侧。

技术参数
型号 | 筛面规格(mm) | 筛面层数 | 筛孔尺寸(mm) | 进料尺寸(mm) | 生产能力(t/h) | 电动机功率(kw) | 振动筛频率(r/min) | 双振幅(mm) |
2YK1237 | 3700×1200 | 2 | 3-50 | ≤200 | 30-100 | 5.5 | 970 | 5-9 |
3YK1237 | 3700×1200 | 3 | 3-50 | ≤200 | 30-100 | 7.5 | 970 | 5-9 |
2YK1548 | 4800×1500 | 2 | 3-100 | ≤400 | 30-275 | 15 | 970 | 5-9 |
3YK1548 | 4800×1500 | 3 | 3-100 | ≤400 | 30-275 | 15 | 970 | 5-9 |
2YK1848 | 4800×1800 | 2 | 3-100 | ≤400 | 56-330 | 18.5 | 970 | 5-9 |
3YK1848 | 4800×1800 | 3 | 3-100 | ≤400 | 56-330 | 18.5 | 970 | 5-9 |
4YK1848 | 4800×1800 | 4 | 3-80 | ≤400 | 56-330 | 22 | 970 | 5-9 |
2YK1860 | 6000×1800 | 2 | 3-100 | ≤400 | 65-586 | 18.5 | 970 | 5-9 |
3YK1860 | 6000×1800 | 3 | 3-100 | ≤400 | 65-586 | 22 | 970 | 5-9 |
4YK1860 | 6000×1800 | 4 | 3-100 | ≤400 | 65-586 | 30 | 980 | 5-9 |
2YK2160 | 6000×2100 | 2 | 3-100 | ≤400 | 81-720 | 22 | 980 | 5-9 |
3YK2160 | 6000×2100 | 3 | 3-100 | ≤400 | 81-720 | 30 | 970 | 5-9 |
4YK2160 | 6000×2100 | 4 | 3-100 | ≤400 | 81-720 | 37 | 980 | 5-9 |
2YK2460 | 6000×2400 | 2 | 3-150 | ≤400 | 100-810 | 22 | 970 | 5-9 |
3YK2460 | 6000×2400 | 3 | 3-150 | ≤400 | 100-810 | 30 | 980 | 5-9 |
4YK2460 | 6000×2400 | 4 | 3-150 | ≤400 | 150-850 | 37 | 980 | 5-9 |
2YK2470 | 7000×2400 | 2 | 3-100 | ≤400 | 180-900 | 30 | 980 | 5-9 |
3YK2470 | 7000×2400 | 3 | 3-100 | ≤400 | 180-900 | 37 | 980 | 5-9 |
4YK2470 | 7000×2400 | 4 | 3-100 | ≤400 | 180-900 | 45 | 980 | 5-9 |
2YK2480 | 8000×2400 | 2 | 3-150 | ≤400 | 190-940 | 30 | 980 | 5-9 |
3YK2480 | 8000×2400 | 3 | 3-150 | ≤400 | 190-940 | 37 | 980 | 5-9 |
4YK2480 | 8000×2400 | 4 | 3-150 | ≤400 | 190-940 | 45 | 980 | 5-9 |
2YK3070 | 7000×3000 | 2 | 3-100 | ≤400 | 220-1000 | 37 | 980 | 5-9 |
3YK3070 | 7000×3000 | 3 | 3-150 | ≤400 | 220-1000 | 45 | 980 | 5-9 |
4YK3070 | 7000×3000 | 4 | 3-150 | ≤400 | 220-1000 | 55 | 980 | 5-9 |
加工物料
· 研磨设备能够处理多种材料,包括非金属矿物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化钛)以及金属和治金材料(氧化铁、废金属)。设备选型需考虑材料的硬度(主要指莫氏硬度 < 6)、湿度、粘度以及安全性(如防爆设计)。
· 不同的设备有着不同的适用性:雷蒙磨机适用于中低硬度的干性物料(80.325日),HGW微粉磨机专用于非金属矿物的超细粉(3252500目),气流磨机适用于高硬度或热敏性物料(可达的米级),而球磨机则主要被用于金属 / 陶瓷原料(10-100微米)。
-
