欧版反击式破碎机

欧版反击式破碎机

【进料粒度】400mm   【单机产能】15-350t/h   【电机功率】45KW-200KW

【应用领域】多用于砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等。广泛用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎中硬矿石和岩石等。

【适用物料】河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、大理石、铜矿石等矿石。

产品简介

佰辰PFW欧版反击破吸收了国外先进破碎机的优点,采用先进的制造技术,欧版反击式破碎机是经优化设计后推出的反击破产品。反击破是砂石生产线中重要的二级破碎设备,以结构简单、操作方便和成品粒形好而受到广大客户的青睐,适用于中低抗压强度的物料破碎,是高速公路路面及水电建设所需的高质量骨料理想的破碎设备。

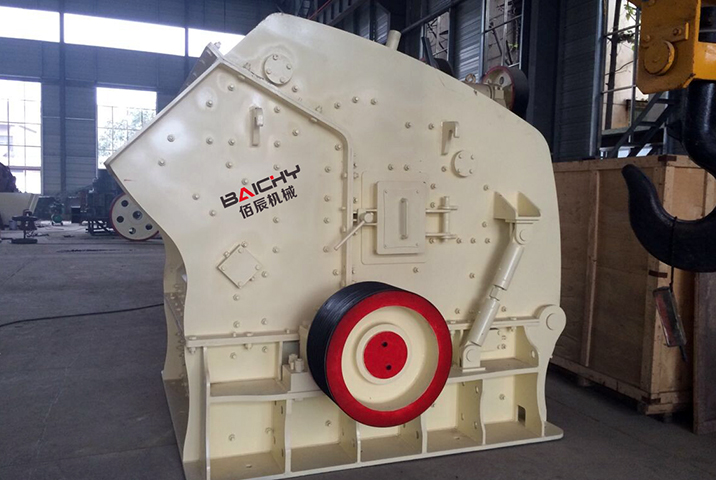

欧版反击破

产品优势

转子是反击破的"心脏",也是反击式破碎机验收较为严格的零件,在工作中起着重要的作用。佰辰机械生产的重型转子结构坚固以便获得更高的转动惯量,加上高耐磨材料制造以及破碎腔,使得破碎机的性能好。

1、进料口大、破碎腔高、适应物料硬度高,块度大、产品石粉少。

2、反击板与板锤间隙方便调节,有效控制出料粒度,粒型好。

3、结构紧凑、机器刚性强、转子具有较大的转动惯量。

4、高铬板锤,抗冲击、抗磨损、冲击力大。

5、无键连接,检修方便,经济可靠。

6、破碎功能全、生产率高、机件磨耗小、综合效益高。

工作原理

当物料进入板锤作用区时,高速旋转的转子上的板锤,对送入破碎腔的物料产生高速冲击而被破碎,而且已破碎物料沿切线方向高速抛向破碎腔另一端的反击板,再次被破碎,然后又从反击衬板上弹回到板锤作用区重新被反击破碎,物料由大到小进入一、二、三反击腔重复进行破碎。在往返途中,物料之间还有相互撞击作用。由于物料受到板锤的打击,反击板的冲击以及物料之间的碰撞,物料不断产生裂缝,松散而致粉碎。当物料粒度小于第三反击板与板锤之间的缝隙时,即被排出。

反击式破碎机

技术参数

双腔反击破技术参数

型号 规格(mm) 给料口尺寸(mm) 进料尺寸(mm) 处理能力(t/h) 功率(kw) 外形尺寸(mm)
PFW1007Ⅱ φ1000×700 450×750 ≤250 10-60 45 2330×1700×2560
PFW1010Ⅱ φ1000×1050 450×1100 ≤300 50-90 55 2330×2010×2560
PFW1210Ⅱ φ1250×1050 450×1100 ≤300 70-130 90 2640×2010×2850
PFW1214Ⅱ φ1250×1400 450×1450 ≤350 90-180 132 2640×2400×2850
PFW1315Ⅱ φ1320×1500 650×1500 ≤350 120-250 160-200 2930×2670×3150
PFW1320Ⅱ φ1320×2000 680×2030 ≤500 160-350 200-250 2700×2870×2800

三腔反击破技术参数

型号 规格(mm) 给料口尺寸(mm) 进料尺寸(mm) 处理能力(t/h) 功率(kw) 外形尺寸(mm)
PFW1210Ⅲ φ1250×1050 400×1080 ≤350 70-120 90-110 2550×1870×2100
PFW1214Ⅲ φ1250×1400 450×1440 ≤350 90-170 132-160 2550×2310×2100
PFW1315Ⅲ φ1320×1520 550×1500 ≤350 180-270 160-200 2960×2570×2380
PFW1320Ⅲ φ1325×2000 550×1900 ≤400 250-400 220-280 3100×3175×2680
