弹簧圆锥破碎机

弹簧圆锥破碎机

【进料粒度】≤300mm   【出料粒度】50mm以下   【单机产能】15-600t/h

【应用领域】广泛应用于建筑石料破碎、固体废弃物处理以及金属与非金属矿、水泥、建筑、砂石冶金等行业。

【适用物料】抗压强度不超过350MPa的粗、中、细物料,例如:河卵石、花岗岩、玄武岩、铁矿石、页岩、石灰石、煤矸石、石英石、辉绿岩、大理石、铜矿石、鹅卵石等。

产品简介

PY系列弹簧圆锥破碎机是较早的一种圆锥破碎机,该机是在老式圆锥破碎机的基础上研发改进的一种新型破碎机。主要用于二级中碎和三级细碎,该机保险系统采用弹簧过载保护,干油(或水)密封形式,用户可根据矿石用途选择PYB标准式、PYD短头型、PYZ中型破碎腔型。

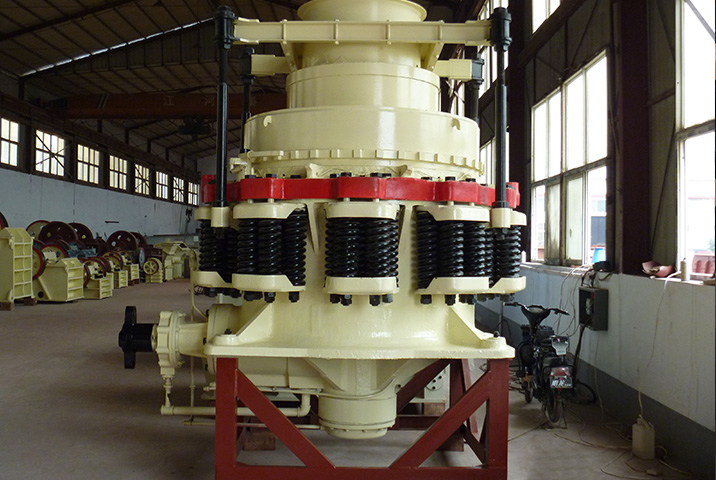

弹簧圆锥破碎机

产品优势

进出料无阻碍
动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高。

大破碎比 低耗能
物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低。

成品粒度好
产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀。

成品粒度均匀
动锥和定锥都是正置,动锥摆动时,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。

特殊密封方式
采用干油或者水两种密封方式,使灰尘杂质无法进入机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。

工作原理

弹簧式圆锥破碎机工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。

弹簧式圆锥破碎机

技术参数

型号 动锥直径(mm) 出料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 偏心轴转速(r/min) 功率(kw) 外形尺寸 (mm)
PYB-600 600 12-15 ≤65 15-25 356 30 2800×1300×1700
PYD-600 600 3-15 ≤35 5-23 356 30 2800×1300×1700
PYB-900 900 15-50 ≤115 50-90 333 55 3050×1640×2350
PYZ-900 900 5-20 ≤60 20-65 333 55 3050×1640×2350
PYD-900 900 3-13 ≤40 15-50 333 55 3050×1640×2350
PYB-1200 1200 20-50 ≤145 110-200 300 110 4152×2300×2980
PYZ-1200 1200 8-25 ≤100 50-150 300 110 4152×2300×2980
PYD-1200 1200 3-15 ≤50 18-105 300 110 4152×2300×2980
PYB-1750 1750 25-60 ≤215 280-480 245 155-160 4870×3800×4192
PYZ-1750 1750 10-30 ≤185 115-320 245 155-160 4870×3800×4192
PYD-1750 1750 5-15 ≤85 75-230 245 155-160 4870×3800×4192
PYB-2200 2200 30-60 ≤300 590-1000 220 260-280 7705×3430×4852
PYZ-2200 2200 10-30 ≤230 200-580 220 260-280 7705×3430×4852
PYD-2200 2200 5-15 ≤100 120-340 220 260-280 7705×3430×4852
