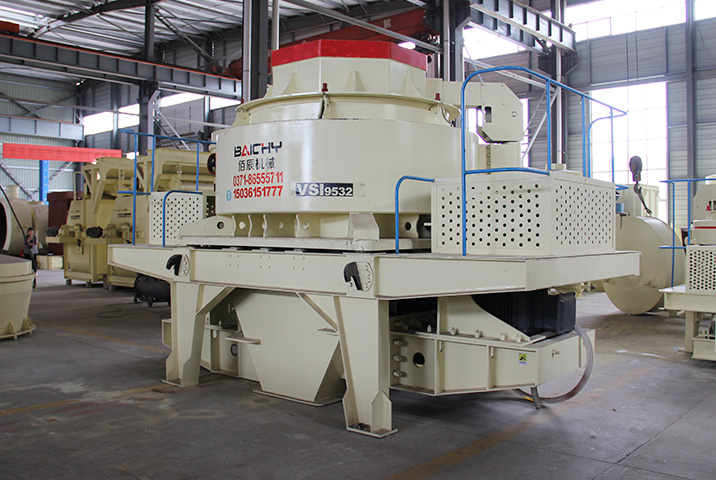

VSI制砂机

VSI制砂机

【进料粒度】50mm   【生产能力】60-600t/h   【电机功率】110KW-520KW

【应用领域】广泛应用于人工制砂、石料整型,还用来进行高磨蚀性和二次解体破碎,火电、冶金行业的除硫。

【适用物料】河卵石、花岗岩、玄武岩、灰铝岩、安山岩、铁矿石、石灰石、方解石、辉绿岩、钢渣、玻璃、石英砂和其他高纯度材料的生产。

产品简介

VSI系列制砂机是佰辰结合现今的工况条件设计的新成果,是目前行业内高性能制沙设备,是人工制沙机器和石料整形领域的主选设备。 软料可配合反击破组成生产线,在高硬度物料打砂机领域,可配合细碎机达到大产量和优异粒型结合。

VSI系列制砂机

产品优势

处理量大、产量高
50--500t/h与同等功率下的传统设备相比,产量提高了30%而稳定。

易损件消耗低
破碎腔物料撞击角度设计,于耐磨件的摩擦少,比传统设备运行费用低40%,直接降低了设备的使用成本。

产品粒形优异
产品呈立方体、粒形好、级配合理、细度目数可调;特别适合人工制砂和石料整形,实践证明比其他传统设备制砂,整形效果提高30%。

液压装置、易于维护
液压开盖装置,使破碎腔内部件检修拆换方便快捷,缩短了停机时间,省时省力。

自动检测、可靠
设置震动显示于报警装置,如果设备产生不良运转,可发出警报,使设备停止工作起到保护机器的目的。

稀油润滑、自动保养
德国原装的稀油润滑站,双油泵互补保证供油;无油流、无油压时自动停;水冷降温,冬季电棚口热启动。

安装简易、易于操作
设备重量轻,安装方式多样,可移动式安装;安装、维修和保养简单,操作使用方便易懂;一旦明确具体的用途,VSI破碎机要进行细微调整,便可大限度地发挥其好的性能。

一机多用,应用灵活的进料破碎机构,拥有多种破碎腔型,可很方便的实现“石打石”和“石打铁”的转换,可根据用户的制砂、整形、磨蚀物料等不同需求来调整VSI的应用

VSI系列制砂机

工作原理

VSI系列制砂机是利用高速运动的物料相互自行破碎及物料之间的摩擦而粉碎。此系列设备不仅能够碎石制砂,而且对出来的成品有整形作用。 根据物料的进料方式,可分为全中心进料和中心进料伴随瀑落进料两种;根据破形式又可以分为“石打石”和“石打铁”两种破。
1.中心进料伴随瀑落料:物料经过进料斗进入破碎机,经分料锥落到散料盘上,被散料盘分成两部分。一部分由散料盘中间进入高速旋转的叶轮,在叶轮中被迅速加速,然后高速从叶轮内抛射出去,先同散料盘四周散落下的另一部分物料冲击破碎,然后一起冲击到破碎腔的物料衬层上,被反弹后斜向上冲击到破碎腔顶部,改变方向向下运动,而从叶轮发射出的物料形成连续的料幕。这样,物料在破碎腔中受到多次撞击、摩擦和研磨而达到破碎的目的。破碎后的物料在重力作用下离开破碎腔进入下机壳卸料斗中卸料。破碎腔壁上安装上下击打护板,保护机壳不被冲击磨损。这种方式即为“石打石”;若将下击打护板换成周护板,物料则直接冲击到周护板上而破碎,这就是中心进料时的“石打铁”。
2.全中心进料:与中心进料伴随瀑落料的工作原理基本相同,不同的是全中心进料时将分料锥卸掉,物料全部从进料口直接落入散料盘中,经散料盘中间直接进入叶轮继而进行破碎。

技术参数

型号 VSI-7611 VSI-8518 VSI-9526 VSI-1140 VSI-1145
生产能力(t/h) 瀑落与中心进料 120-180 200-260 300-360 450-520 490-600
全中心进料 60-90 100-130 150-190 225-260 250-310
给料尺寸 软料 < 35 < 40 < 45 < 50 < 50
硬料 < 30 < 35 < 40 < 45 < 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1180-1280
双电机功率(kw) 110-150 180-220 264-320 400-440 440-520
外形尺寸(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2278 5000×2700×3300 5100×2790×3320
振动传感器 监测范围:0.1-20mm/s 连续可调
液压润滑站 双油泵电动机功率 2×0.31kw
保护 双油泵互补保证供油;无油流、无油压自动停机;水冷降温;冬季电机加热启动
外形尺寸 820×520×1270
油箱加热器功率 2kw
