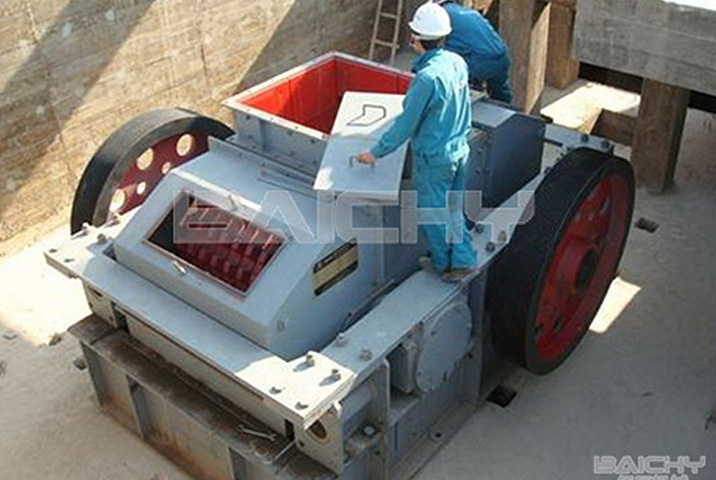

双齿辊破碎机

双齿辊破碎机

【进料粒度】0-600mm   【出品粒度】0-100mm   【生产能力】20-400t/h

【应用领域】双齿辊破碎机主要应用于煤炭、水泥、硅酸盐等工业部门,破碎机理主要是劈碎、研磨,适用于对脆性和松软矿石的粗、中碎,可根据破碎物料特性和要求分别配用粗齿辊或中齿辊.

【适用物料】主要用于焦碳的破碎,也适用于煤矿或选煤厂破碎原煤等类似硬度或硬度的其它物料。

产品简介

双齿辊破碎机是在消化吸收国外同类型设备基础上,结合我国的国情研制的一种新型破碎机。主要用于焦碳的破碎,也适用于煤矿或选煤厂破碎原煤等类似硬度或硬度的其它物料。它与行业内同规格破碎机相比,具有体积小、生产能力大、工作可靠、破碎齿板寿命长、破碎粒度均匀、出料粒度调节方便、可靠等特点。

产品优势

破碎机由电机、两组齿辊组、齿辊箱、弹簧缓冲装置、料斗、机架等部分组成,根据安装要求传动系统的设置有右、左安装形式。

齿辊设有两组,有一组主动固定齿辊和一组压力可动齿辊组成,主动齿辊通过齿轮桥将动力传递给可动齿辊,由于这种结构不会因齿辊中心距的变化,而改变各齿轮间的正常的啮合关系,因此可保证两个齿辊始终做同步相对旋转。

每组齿辊由六块月牙形的破碎齿板、通过高强度螺栓与辊轴上的固定架联接而成,破碎齿板采用高强度、高强度耐磨合金钢铸钢制造,齿部表面经渗碳、氮化处理渗透>3mm,具有可靠的耐磨性能和高强度的抗冲击性能,连续使用寿命达20000小时以上,齿板磨损后便于更换。

工作原理

双齿辊破碎机由传动装置、机架部分、破碎辊、液压推力装置、联动机构组成,两辊轮之间装有楔形或垫片调整装置,楔形装置的顶部装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧(或压紧油缸)的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

技术参数

型号 辊子尺寸(mm) 给料粒度(mm) 排料粒度(mm) 处理量(t/h) 辊子转速(r/min) 电机功率(kw) 备注
2PGC0405 450×550 200 0-50 20-55 64 2×5.5
2PGC0607 600×750 300 0-50 60-125 64 2×11
2PGC0909 900×900 300 0-50 125-180 65.5 2×30
2PGC0912 900×1200 300 0-50 130-200 65.54 2×45
2PGCY1212 1260×1220 500 0-100 150-250 110 2×75 液压型
2PGC1215 1260×1500 500 0-100 180-300 110 2×90 液压型
2PGC1414 1400×1400 600 0-100 200-400 125 2×110 液压型
