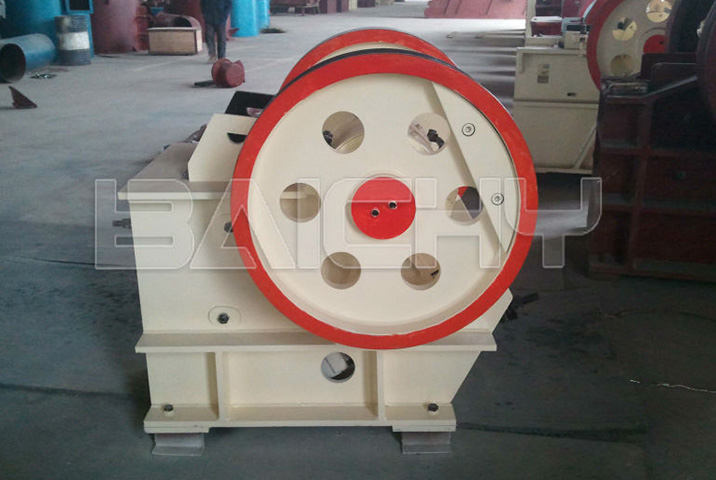

欧版颚式破碎机

欧版颚式破碎机

【进料粒度】≤350mm   【生产能力】10-850t/h    【电机功率】15KW-45KW

【应用领域】多用于砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等。广泛用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎中硬矿石和岩石等。

【适用物料】河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、大理石、铜矿石等矿石。

产品简介

欧版颚式破碎机(简称欧版颚破)是目前世界上倍受青睐的颚式破碎机。当考虑的对坚硬、强磨蚀性物料进行破碎时,应先选择采用JCE欧版鄂式破碎机,JCE鄂破是佰辰机械研制的新机器。比传统机器耐用,稳定性好,产量高。

产品优势

1、JCE欧版颚破的动颚总成采用铸钢件,偏心轴采用锻造工艺进行加工,稳定性好。

2、轴承座采用整体铸钢结构,从而与破碎机架贴合,增强了轴承座的径向强度。

3、偏心轴轴承规格大,耐用性能高,延长设备使用寿命。

4、护齿板长度比普通颚破长,可有效增大产量。

欧版颚式破碎机主要结构:

机架部分:由侧板、前箱组件、后箱焊件等组成。

偏心轴传动部分:主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

破碎腔工作部分:主要由定鄂板、动鄂板、侧衬板、护板等组成,是破碎物料的工作零件。

保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。

排料口调整装置:该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。

工作原理

欧版鄂式破碎机破碎方式为曲动挤压型,工作时电动机驱动皮带和皮带轮,物料从顶部入口倒入含有鄂齿的破碎室。通过偏心轴使动鄂前后上下摆动,当动鄂推动动鄂板向定鄂板运动时,物料被压碎或劈碎。当动鄂和动鄂板在偏心轴、弹簧的作用下后退时,先前已被压碎或劈碎的物料从鄂板的下部排料口排出。随着电动机连续转动而破碎机动鄂作周期性地压碎和排泄物料,实现批量生产。

欧版鄂式破碎机

技术参数

型号 进料口尺寸(mm) 进料尺寸
(mm)
出料尺寸(mm) 离心轴转速
(rpm)
处理能力(t/h) 电机型号 电机功率(kw) 电机转速 外形尺寸(mm)
JCE403 220×400 ≤220 30-80 290 10-50 Y160L-4 15 1460 1283×1190×1104
JCE604 400×600 ≤350 38-85 250 15-70 Y225M-6 37 980 1920×1460×1840
JCE1003 250×1000 ≤220 20-40 330 15-50 Y225M-6 30 980 1400×1850×1310
JCE1302 180×1300 ≤150 10-30 320 12-35 Y225M-6 30 980 1320×2150×1175
JCE1303 250×1300 ≤220 70-100 290 26-85 Y280S-6 45 980 1450×2150×1175
JCE6310 630×1000 ≤580 80-180 240 100-195 Y315M-8 75 740 3763×2280×2644
JCE8711 870×1100 ≤720 85-220 240 130-360 Y315L2-8 110 740 4124×2480×3020
JCE1113 1100×1300 ≤960 120-260 210 260-580 Y355M2-8 160 740 4836×2762×3489
JCE1216 1200×1600 ≤1180 165-320 180 450-800 Y355L2-8 200 740 6700×4040×4465
