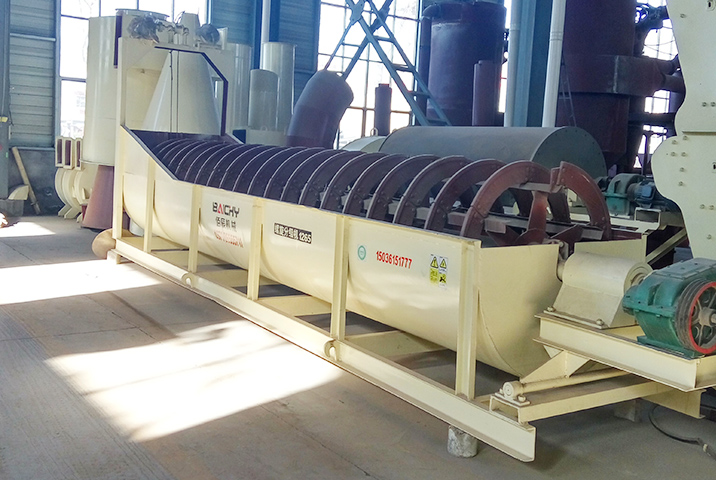

螺旋分级机

螺旋分级机

【螺旋直径】300mm-1500mm   【水槽长度】3m-10.m   【电机功率】1.1KW-15KW

【应用领域】该螺旋分级机广泛适用于选矿厂中与球磨机配成闭路。或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。

【适用物料】分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋分级机和双螺旋四种分级机。

产品简介

螺旋分级机是选矿的设备之一,根据用户生产需求可以分为单螺旋分级机和双螺旋分级机。螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。

产品优势

螺旋分级机具有结构简单、工作可靠、操作方便等特点。 主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

工作原理

螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。
由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。
该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

技术参数

型号 螺旋直径(mm) 转速(r/min) 返砂量(t/h) 溢出量(t/h) 水槽倾斜度(°) 电机功率(kw)
FLG500 500 8-12.5 6-11 21 12-18 1.1
FLG750 750 6-10 11-24 65 12-18 3
FLG1000 1000 5-8 25-45 110 12-18 5.5
FLG1200 1200 4-6 50-80 155 12-18 7.5
FLG1500 1500 4-6 70-115 235 12-18 7.5
FLG1800 1800 2.5-6 100-190 310 12-18 11
FLG2000 2000 3.5-5.5 160-230 400 12-18 15
